Подробное описание

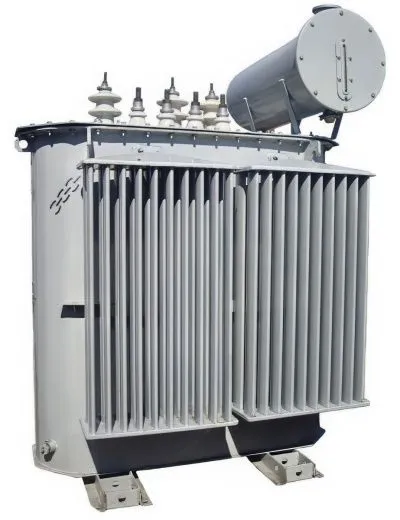

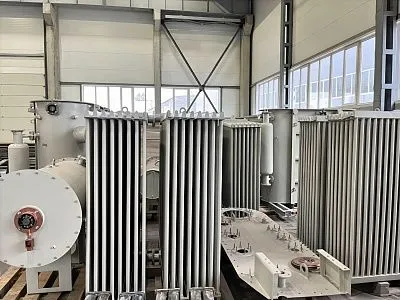

Трёхфазный масляный трансформатор ТМ 16000/35/10 предназначен для преобразования электроэнергии в распределительных сетях. Номинальная мощность — 16000 кВа (16 МВА), напряжение первичной обмотки ВН — 35 кВ, вторичной обмотки НН — 10 кВ. Оборудование преобразует входное напряжение высокой стороны 35 кВ до уровня 10 кВ, пригодного для питания потребителей.
Трансформатор устанавливают в комплектных трансформаторных подстанциях (КТП) металлического или бетонного исполнения, в утеплённых КТП из сэндвич-панелей, а также в закрытых распределительных устройствах. Основные объекты применения: электроснабжение промышленных предприятий, жилых массивов, коттеджных посёлков, сельскохозяйственных и инфраструктурных объектов.
Конструктивные особенности серии ТМ
Трансформатор ТМ 16000/35/10 выполнен в маслонаполненном исполнении с открытым расширительным баком. Бак — сварная конструкция с радиаторными или гофрированными элементами охлаждения. Расширитель компенсирует температурное изменение объёма масла и содержит воздухоосушитель для удаления влаги из поступающего воздуха. Крышка бака оснащена выводами ВН и НН, переключателем ПБВ, расширителем с маслоуказателем и термометром.
Активная часть включает шихтованный магнитопровод из холоднокатаной электротехнической стали и обмотки из медного или алюминиевого провода. Изоляция класса нагревостойкости А по ГОСТ 8865-93. Регулирование напряжения — переключением без возбуждения (ПБВ) со стороны ВН, ступенями ±2×2,5 % от номинала.
Преимущества
- Открытая конструкция с расширителем — компенсирует температурное расширение масла и минимизирует риск протечек, упрощает визуальный контроль уровня масла.
- Полная заводская готовность — трансформатор ТМ 16000/35/10 поставляется заправленным маслом и прошедшим приёмо-сдаточные испытания, готовым к монтажу.

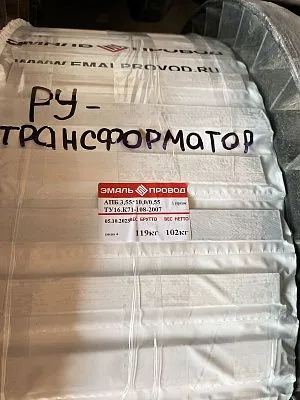

- Обмотки из провода — медные или алюминиевые обмотки из провода российского производства обеспечивают высокую электрическую прочность и, в отличие от фольговых, ремонтопригодны в условиях эксплуатации.
- Российские комплектующие — в производстве применяются только материалы и узлы отечественного выпуска, что гарантирует соответствие ГОСТ и стабильность поставок.
- Заводская гарантия 5 лет — увеличенный гарантийный срок подтверждён протоколами заводских испытаний и многолетней статистикой эксплуатации.
- Вариативность исполнения — доступны версии в радиаторных и гофрированных баках, что позволяет подобрать оптимальный режим охлаждения под условия площадки.
- Ремонтопригодность — проводная обмотка и разборная конструкция позволяют выполнять капитальный ремонт и продлевать срок службы трансформатора.
«Проводная обмотка из алюминия или меди — принципиальное решение для распределительных сетей. В случае повреждения такой трансформатор можно отремонтировать в условиях электроцеха, тогда как фольговая обмотка чаще всего подлежит замене целиком.» — ведущий инженер-конструктор.
Принцип действия
- При подаче напряжения 35 кВ на первичную обмотку ВН по ней протекает переменный ток, создающий магнитный поток в сердечнике.
- Магнитный поток замыкается по магнитопроводу, наводит ЭДС во вторичной обмотке НН в соответствии с законом электромагнитной индукции.
- При подключении нагрузки к выводам НН во вторичной цепи возникает ток, и энергия передаётся потребителю с уровнем напряжения 10 кВ.
- Коэффициент трансформации определяется отношением чисел витков обмоток ВН и НН. Охлаждение — естественная циркуляция масла и воздуха (М).
«Трансформаторы серии ТМ с системой охлаждения М остаются оптимальным выбором для распределительных сетей 10/0,4 кВ. При соблюдении регламентных работ и своевременной замене масла расчётный срок службы достигает 25–30 лет» — главный технолог завода «Трансформатор-Энергум».
Комплект поставки и документация
| Компонент | Описание | Примечание |
|---|---|---|
| Трансформатор ТМ 16000/35/10 Компонент | Полностью собранный и заправленный маслом Описание | Согласно спецификации Примечание |
| Технический паспорт Компонент | Паспорт изделия с основными параметрами Описание | На русском языке Примечание |
| Протокол заводских испытаний Компонент | Результаты приёмо-сдаточных испытаний Описание | Соответствует ТУ Примечание |
| Инструкция по вводу в эксплуатацию Компонент | Руководство по монтажу и первому пуску Описание | Включает требования ПТЭЭП Примечание |
| Декларации о соответствии Компонент | Документы подтверждения качества Описание | ТР ТС 004/2011, 020/2011 Примечание |
Трансформатор ТМ 16000/35/10 поставляется полностью заполненный маслом и готов к монтажу.
Условия эксплуатации и ограничения
Трансформатор ТМ 16000/35/10 рассчитан на продолжительный режим работы S1 при температуре окружающего воздуха от −45 °С до +40 °С (климатическое исполнение У1). Для более холодных регионов возможно изготовление в исполнении УХЛ1 (до −60 °С). Высота установки над уровнем моря — не более 1000 м, относительная влажность — до 80 % при 20 °С.
- Частота питающей сети — 50 Гц.
- Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
- Не допускается работа в условиях постоянной вибрации, тряски и частых пусковых режимов.
- Трансформатор негерметичной конструкции требует регулярного контроля состояния масла и обслуживания воздухоосушителя.
Контрольно-измерительные приборы и сигнализация
Трансформатор ТМ 16000/35/10 оснащается:
- Маслоуказателем на стенке расширителя для визуального контроля уровня масла.
- Манометрическим электроконтактным термометром для измерения температуры верхних слоёв масла и выдачи сигнала при превышении допустимого предела.
- Электроконтактным мановакуумметром (при наличии) — контролирует внутреннее давление в баке.
- Клеммной коробкой для подключения цепей сигнализации и защиты к внешним устройствам.
«Контроль температуры масла — ключевой параметр безопасной эксплуатации. Датчик термометра должен быть погружён в гильзу, заполненную трансформаторным маслом, а сигнальные контакты настроены на температуру не выше 95 °С.» — инженер-конструктор завода.
Монтаж, установка и ввод в эксплуатацию
Трансформатор ТМ 16000/35/10 поднимают за строповочные проушины на крышке. Установка выполняется на ровный бетонный или металлический фундамент, равномерно распределяющий нагрузку. Подключение шин ВН и НН — через контактные зажимы вводных шпилек. Заземляющий контакт находится в нижней части бака.
При монтаже внутри помещения обязательна эффективная естественная или принудительная вентиляция. Расстояние от боковых стен бака до строительных конструкций — не менее 200 мм.
Пусконаладочные мероприятия:
- Внешний осмотр, проверка отсутствия течей масла и механических повреждений.
- Уровень масла должен соответствовать отметке на маслоуказателе при температуре окружающей среды.
- Гильзу термометра заполнить трансформаторным маслом, установить измерительный прибор.
- Силикагель в воздухоосушителе должен иметь голубую окраску; при насыщении влагой — заменить.
- Провести измерение сопротивления изоляции обмоток и высоковольтные испытания в сертифицированной лаборатории.
- Настроить релейную защиту и проверить фазировку. Первое включение — на холостом ходу с последующим постепенным набором нагрузки в течение 2–3 суток.
Схема погрузки и разгрузки
Правила параллельной работы
Для включения ТМ 16000/35/10 на параллельную работу с другим трансформатором должны выполняться условия:
- идентичные группы соединений обмоток и схемы;
- коэффициенты трансформации отличаются не более чем на ±0,5 %;
- напряжения короткого замыкания различаются не более чем на ±10 %;
- соотношение номинальных мощностей — не более 1:3;
- фазировка выводов выполнена по результатам измерений.
Техническое обслуживание
Регламентное обслуживание трансформатора ТМ 16000/35/10 включает:
- ежегодный визуальный осмотр, проверку уровня масла, состояния изоляторов и контактных соединений;
- контроль температуры верхних слоёв масла и срабатывания сигнализации;
- измерение сопротивления изоляции, тангенса угла диэлектрических потерь, сопротивления обмоток постоянному току;
- отбор пробы масла на пробой и хроматографический анализ растворённых газов;
- проверку болтовых и сварных соединений, подтяжку при необходимости;
- испытание устройств релейной защиты и автоматики (РЗиА), проверку цепи заземления;
- высоковольтные испытания в соответствии с объёмом и нормами ПУЭ и ПТЭЭП.
Структура условного обозначения маркировки
Расшифровка аббревиатуры ТМ 16000/35/10 У/Ун-0 – УХЛ1:
- Т — трёхфазный;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- 16000 кВа (16 МВА) — номинальная мощность, кВА;
- 35 кВ — напряжение обмотки ВН, кВ;
- 10 кВ — напряжение обмотки НН, кВ;
- У/Ун-0 — схема соединения «звезда/звезда с нулевым выводом», группа 0;
- УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Как выбрать силовой трансформатор
Выбор трансформатора ТМ 16000/35/10 проводят на основании технических условий энергоснабжающей организации, проекта или опросного листа. Критически важные параметры:
- Номинальная мощность (16000 кВа (16 МВА)), определяемая расчётной нагрузкой с учётом коэффициента спроса и допустимых перегрузок.
- Номинальное напряжение первичной обмотки (35 кВ) и вторичной (10 кВ).
- Схема и группа соединения обмоток (чаще всего У/Ун-0).
- Климатическое исполнение и категория размещения в зависимости от региона установки.
- Способ регулирования напряжения — ПБВ или РПН (в базовом исполнении серии ТМ — ПБВ).
При двухтрансформаторной подстанции мощность каждого трансформатора выбирается по ГОСТ 30830-2019 с условием, что при выходе одного из строя оставшийся в работе обеспечит питание ответственных потребителей с допустимой перегрузкой.
Нормативная база
| Нормативный документ | Наименование | Область применения |
|---|---|---|
| ГОСТ 30830-2019 Нормативный документ | Трансформаторы силовые. Часть 1. Общие положения Наименование | Общие технические требования Область применения |
| ГОСТ 11677-85 Нормативный документ | Трансформаторы силовые масляные. Общие технические условия Наименование | Требования к масляным трансформаторам Область применения |
| ПУЭ (7-е издание) Нормативный документ | Правила устройства электроустановок Наименование | Монтаж и компоновка Область применения |
| ПТЭЭП Нормативный документ | Правила технической эксплуатации электроустановок потребителей Наименование | Эксплуатация и обслуживание Область применения |
| ТУ завода-изготовителя Нормативный документ | Технические условия на трансформаторы серии ТМ Наименование | Приёмо-сдаточные испытания и гарантии Область применения |
«Каждый трансформатор проходит приёмо-сдаточные испытания в заводской лаборатории: измерение потерь холостого хода и короткого замыкания, испытание электрической прочности изоляции, проверка коэффициента трансформации и группы соединений. Только после этого изделие допускается к отгрузке.» — начальник испытательной лаборатории.
Технические характеристики
Номинальная мощность | 16000 кВа (16 МВА) |
Первичное напряжение стороны ВН | 35 кВ |
Вторичное напряжение стороны НН | 10 кВ |
Вид оборудования | ТМ - Масляный, понижающий, силовой с расширительным баком |
Направление высоковольтных вводов ВН и выводов НН | Вверх |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Особенности | Каскадный переходной разъединительный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | РМ070/2026 |
Номер партии | 57Я14-2026 |
Чертежи и габаритные размеры
Устройство и конструкция трансформатора ТМ 16000/35/10
Ключевые элементы и их назначение
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Сварной бак Элемент | Маслонаполненный корпус с расширителем; защищает активную часть и отводит тепло Назначение |
| 2 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали с шихтовкой step‑lap; снижает потери и шум Назначение |
| 3 # | Обмотки ВН/НН Элемент | Преобразуют напряжение 35 кВ в 10 кВ; имеют регулировочные отпайки для ПБВ Назначение |
| 4 # | Расширительный бак Элемент | Компенсирует тепловое расширение масла; снабжён маслоуказателем и воздухоосушителем Назначение |
| 5 # | Газовое реле Элемент | Защищает от внутренних коротких замыканий и газообразования Назначение |

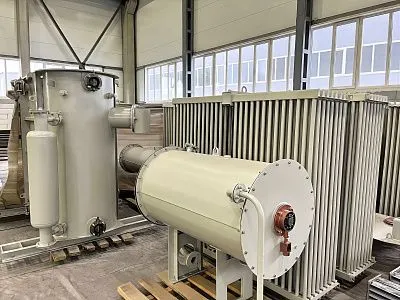

Трансформатор ТМ 16000/35/10 выполнен в сварном баке с радиаторами или гофрированными стенками. Расширительный бак с маслоуказателем и воздухоосушителем ограничивает контакт масла с воздухом. Крышка уплотнена маслобензостойкой резиной и крепится болтами. Наружная поверхность окрашена атмосферостойкой эмалью RAL 7035.
Трансформаторное масло выполняет функции изоляции и теплоотвода; его пробивное напряжение — не менее 25 кВ/мм. Бак испытывается избыточным давлением 25 кПа.
Габаритные и присоединительные размеры
Пространственная привязка ТМ 16000/35/10 на объекте выполняется строго по заводскому габаритному чертежу. Документ содержит все геометрические параметры, необходимые для проектирования фундамента, трассировки кабелей и организации зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом расширительного бака и радиаторов;
- Высотные отметки и плановые координаты вводов ВН 35 кВ и НН 10 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования согласно ПУЭ.
Габаритные размеры могут незначительно варьироваться в зависимости от исполнения (радиаторный/гофрированный бак, климатическое исполнение), поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений Содержание |
«Габаритный чертёж ТМ 16000/35/10 — это точный посадочный шаблон. Выверенные координаты каждого ввода, опорного швеллера и радиатора позволяют проектировщикам заранее подготовить фундамент и кабельные трассы, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Паспорт изделия и гарантийные обязательства
Каждый трансформатор ТМ 16000/35/10 комплектуется паспортом, содержащим заводские параметры, результаты приёмо‑сдаточных испытаний и гарантийный талон. Паспорт является неотъемлемой частью поставки и подтверждает соответствие ТУ завода‑изготовителя.
| # | Документ | Содержание |
|---|---|---|
| 1 | Паспорт трансформатора | Заводской номер, дата выпуска, номинальные данные, схема и группа соединений, масса, результаты заводских испытаний |
| 2 | Гарантийный талон | Срок и условия гарантии, порядок предъявления рекламаций |
| 3 | Акт приёмо‑сдаточных испытаний | Протоколы проверки коэффициента трансформации, сопротивления обмоток, испытания изоляции, потерь холостого хода и короткого замыкания |
| 4 | Упаковочный лист | Перечень отгруженных узлов и комплектующих, отметки ОТК |
Сертификаты соответствия и декларации
Трансформаторы ТМ 16000/35/10 прошли обязательную сертификацию и декларирование соответствия в системе ГОСТ Р и Таможенного союза. Документы подтверждают безопасность, электромагнитную совместимость и соответствие требованиям технических регламентов.
| # | Документ | Область действия |
|---|---|---|
| 1 | Сертификат соответствия ГОСТ Р | Подтверждает соответствие требованиям ГОСТ 11677‑85 и ГОСТ 30296‑95 в части безопасности |
| 2 | Декларация о соответствии ТР ТС 004/2011 | Безопасность низковольтного оборудования |
| 3 | Декларация о соответствии ТР ТС 020/2011 | Электромагнитная совместимость технических средств |
| 4 | Экспертное заключение о соответствии санитарным нормам | Уровни шума и вибрации, допустимые значения электромагнитных полей |
Копии сертификатов и деклараций в электронном виде предоставляются по запросу. Оригиналы хранятся в службе качества завода‑изготовителя.
Комплект рабочих чертежей и электрических схем
В состав эксплуатационной документации входят детализированные чертежи, позволяющие правильно выполнить монтаж, подключение и обслуживание трансформатора ТМ 16000/35/10. Все чертежи выполнены в соответствии с ЕСКД и отражают реальную конструкцию поставленного изделия.
| # | Наименование документа | Назначение |
|---|---|---|
| 1 | Габаритный чертёж (формат А2) | Установочные размеры, координаты вводов и катков, минимальные изоляционные расстояния |
| 2 | Электрическая принципиальная схема | Схема соединений обмоток ВН/НН, положение отпаек ПБВ, маркировка выводов |
| 3 | Монтажный чертёж | Узлы крепления, установка катков, заземление, подключение маслопроводов |
| 4 | Схема строповки | Точки захвата для подъёма активной части и полностью собранного трансформатора |
| 5 | Чертёж транспортной упаковки | Габариты и масса в упаковке, расположение строповочных мест |
Документация поставляется в бумажном виде вместе с трансформатором. По дополнительному соглашению возможна передача электронных копий в форматах PDF и DWG.
Протокол заводских приёмо‑сдаточных испытаний
Каждый трансформатор ТМ 16000/35/10 проходит полный цикл заводских испытаний в объёме, предусмотренном ГОСТ 11677‑85 и РД 34.45‑51.300‑97. Протокол с результатами включается в паспорт и подтверждает работоспособность изделия.
| # | Вид испытания | Контролируемые параметры |
|---|---|---|
| 1 | Измерение сопротивления изоляции | Сопротивление обмоток относительно бака и между обмотками, мегомметром на 2500 В |
| 2 | Испытание изоляции повышенным напряжением | Электрическая прочность главной и продольной изоляции |
| 3 | Проверка коэффициента трансформации | Коэффициент на всех ответвлениях ПБВ, допустимое отклонение ±2% |
| 4 | Измерение потерь холостого хода и короткого замыкания | Величины потерь не должны превышать паспортных значений, нормируемых ТУ |
| 5 | Испытание бака на герметичность | Избыточное давление 25 кПа в течение 20 минут, отсутствие течи |
| 6 | Измерение сопротивления обмоток постоянному току | Соответствие расчётным значениям, допустимая асимметрия фаз |
Руководство по эксплуатации и техническому обслуживанию
Полное руководство по эксплуатации ТМ 16000/35/10 содержит пошаговые инструкции по вводу в работу, плановым осмотрам и типовым неисправностям. Документ составлен на основе требований ПТЭЭП, ПУЭ и рекомендаций завода‑изготовителя.
| # | Раздел руководства | Основное содержание |
|---|---|---|
| 1 | Подготовка к монтажу | Транспортировка, распаковка, проверка комплектности, требования к фундаменту |
| 2 | Монтаж и подключение | Строповка, установка на катки, заземление, присоединение кабелей ВН и НН, заливка масла |
| 3 | Первый пуск и опробование | Проверка маслоуказателя, воздухоосушителя, газового реле, включение без нагрузки, фазировка |
| 4 | Техническое обслуживание | Периодичность осмотров (не реже 1 раза в 6 мес.), замена силикагеля, отбор проб масла, подтяжка болтовых соединений |
| 5 | Характерные неисправности | Причины срабатывания газового реле, течь масла, повышенный шум, перегрев, способы устранения |
Руководство по эксплуатации входит в комплект поставки. Электронная версия доступна на официальном сайте завода‑изготовителя в разделе «Документация».
Особенности конструктивного исполнения

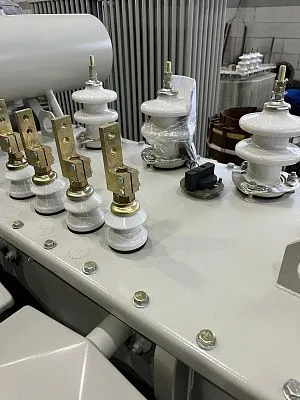

| Конструктивный узел | Особенность исполнения |
|---|---|
| Герметизация разъёма «крышка–бак» Конструктивный узел | Герметизация разъёма «крышка–бак» выполнена прокладкой из маслобензостойкой резины. Особенность исполнения |
| Предохранительный клапан Конструктивный узел | При аварийном повышении давления срабатывает предохранительный клапан, предотвращающий разрыв бака. Особенность исполнения |
| Магнитная система и обмотки Конструктивный узел | Магнитная система плоскошихтованная, из холоднокатаной стали. Обмотки цилиндрические многослойные, из медного или алюминиевого провода. Особенность исполнения |
| Регулирование напряжения ПБВ Конструктивный узел | Регулирование напряжения — ПБВ на пять ступеней (±2×2,5% номинала). Переключение выполняется вручную при полностью отключённом трансформаторе. Особенность исполнения |
| Вводы и охлаждение Конструктивный узел | Вводы ВН 20 кВ и НН 0,4 кВ расположены на крышке. Охлаждение естественное масляное через радиаторы или гофрированные стенки. Особенность исполнения |
| Технологические пробки и заземление Конструктивный узел | На крышке предусмотрена пробка для доливки масла, внизу бака — пробка для слива и отбора пробы, а также болт заземления. Особенность исполнения |
| Пробоотбор и защитное покрытие Конструктивный узел | Бак снабжён пробкой для отбора пробы масла и пластиной заземления. Наружная окраска — атмосферостойкая светло‑серая (RAL 7035), по заказу возможна смена цвета. Все уплотнения выполнены из маслостойкой резины. Особенность исполнения |
| Активная часть Конструктивный узел | Активная часть жёстко скреплена с крышкой и состоит из магнитной системы, обмоток, ярмовых балок, отводов и переключателя ПБВ. Особенность исполнения |
| Изготовление и условия эксплуатации Конструктивный узел | Намотка провода ведётся на автоматизированном оборудовании с укладкой межслойной изоляции из кабельной бумаги. Трансформатор негерметичный: масло сообщается с атмосферой через расширитель и воздухоосушитель, поэтому требуется периодический контроль масла и замена силикагеля в осушителе. Особенность исполнения |
- Установка катков для продольного и поперечного перемещения трансформатора ТМ 16000/35/10;
- Установка пробивного предохранителя на стороне низкого напряжения 10 кВ;
- Установка контактных зажимов;
- Установка манометрического термометра с сигнальными контактами;
- Дополнительная установка газового реле (в базовой комплектации предусмотрено).
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677‑85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150‑69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45‑51.300‑97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Видео инструкция погрузки
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Часто задаваемые вопросы
Внимание! Информация о гарантии, ценах, условиях оплаты и поставки, размещённая на данной странице, носит исключительно информационный (справочный) характер и не является публичной офертой (п. 2 ст. 437 Гражданского кодекса РФ). Окончательные условия гарантии, сроки, перечень комплектующих, цены и порядок расчётов фиксируются в договоре поставки и паспорте на конкретное изделие, а также могут быть изменены в одностороннем порядке без уведомления. Для получения актуальной информации обращайтесь к менеджерам компании.
Гарантия до 5 лет
Мы предоставляем гарантию до 5 лет на основное оборудование (силовые трансформаторы). Конкретный срок зависит от типа, мощности и условий эксплуатации. На комплектующие изделия (вводы, переключатели, реле, термометры и пр.) действует гарантия заводов-изготовителей этих компонентов, которая может отличаться от основного срока.
| Тип оборудования | Срок гарантии | Примечание |
|---|---|---|
| Силовые трансформаторы (масляные, сухие) | до 5 лет (60 месяцев) | Зависит от мощности, серии и условий эксплуатации |
| Комплектующие (вводы, РПН, ПБВ, реле, термометры, предохранители) | согласно гарантии производителя комплектующего | Как правило, от 12 до 36 месяцев, уточняется в паспорте изделия |
| Трансформаторное масло (залитое в заводе) | в течение гарантийного срока на трансформатор | Если ухудшение свойств масла вызвано заводским дефектом |
| Аксессуары (кронштейны, изоляторы, уплотнители) | в пределах основного гарантийного срока | При условии правильного монтажа и хранения |
«Мы комплектуем ТМ 16000/35/10 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На ТМ 16000/35/10 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
| 6 # | Самостоятельная доливка масла несоответствующей марки без согласования Нарушение | Отказ в гарантии Последствия |
| 7 # | Эксплуатация при превышении номинальной мощности или несоблюдении режимов Нарушение | Гарантия не действует Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка или несоответствие марки;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Часто задаваемые вопросы о гарантии
«Каждый ТМ 16000/35/10 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Обратите внимание: Все условия оплаты, цены, сроки и порядок поставки, указанные на сайте, носят информационный характер и не являются офертой. Окончательные условия фиксируются в договоре или счёте, выставленном после согласования с менеджером. Оплата через сайт не производится.
Способы оплаты
Порядок оплаты
Оплата производится только на основании выставленного Компанией счёта или в соответствии с условиями подписанного договора.
Для получения счёта Покупатель должен:
- направить запрос через форму на Сайте, по телефону или электронной почте;
- после связи с менеджером согласовать ассортимент, количество, технические характеристики, цену, сроки и условия поставки;
- предоставить реквизиты для выставления счёта (для юридических лиц – полные банковские реквизиты, ИНН, КПП, ОГРН; для физических лиц – Ф.И.О., адрес регистрации, контактные данные).
Счёт действителен в течение срока, указанного в нём (обычно 3–5 рабочих дней). После истечения срока действия цена и условия могут быть пересмотрены.
Обязательства Компании по поставке товара возникают только после поступления денежных средств на расчётный счёт Компании в размере 100% предоплаты, если иной порядок не предусмотрен договором.
В случае изменения цены производителем или колебания курса валют (для импортного оборудования) Компания оставляет за собой право пересмотреть цену в одностороннем порядке до момента полной оплаты. Покупатель уведомляется об изменении цены в течение 1 рабочего дня.
Формы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Обратите внимание: Онлайн-оплата на Сайте не производится. Ссылки на оплату не предоставляются.
Сроки оплаты
Оплата должна быть произведена в срок, указанный в счёте или договоре. По умолчанию – в течение 3 рабочих дней с даты выставления счёта.
В случае задержки оплаты Компания оставляет за собой право приостановить выполнение заказа, изменить условия отгрузки или аннулировать заказ без предварительного уведомления.
Датой оплаты считается день зачисления денежных средств на расчётный счёт Компании.
Ответственность сторон
За нарушение сроков оплаты Покупатель несёт ответственность в соответствии с условиями договора и действующим законодательством РФ.
Компания не несёт ответственности за невозможность поставки товара в случае несвоевременного получения оплаты или непредоставления необходимых реквизитов.
В случае изменения цен на рынке или у производителя после выставления счёта, но до его оплаты, Компания вправе скорректировать цену, уведомив Покупателя. Отказ Покупателя от оплаты по новой цене влечёт аннулирование счёта.
Реквизиты для оплаты
Актуальные банковские реквизиты ООО «РУ-ТРАНС» для оплаты размещены на отдельной странице: Реквизиты компании.
Для выставления счёта просим направлять ваши реквизиты менеджеру при оформлении заказа.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость ТМ 16000/35/10, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие ТМ 16000/35/10 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.

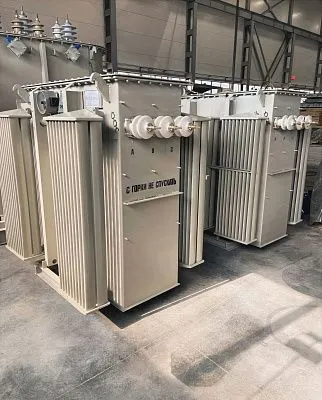

Фотогалерея
- Комментарии
- ВКонтакте
